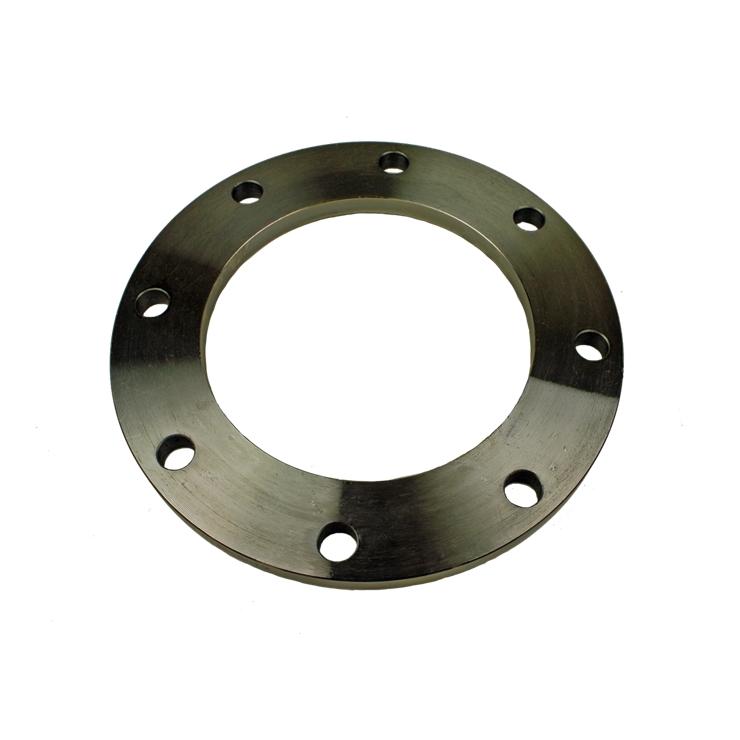

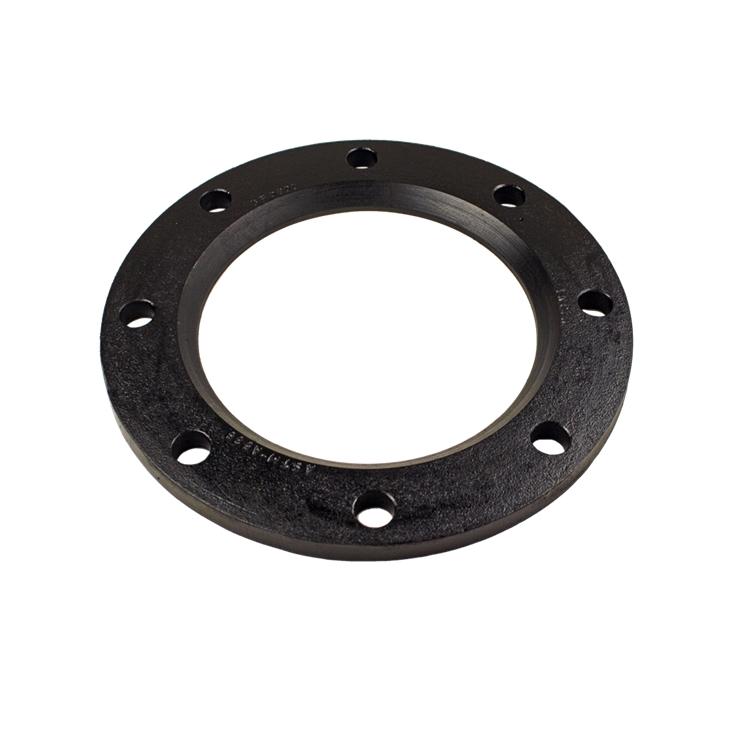

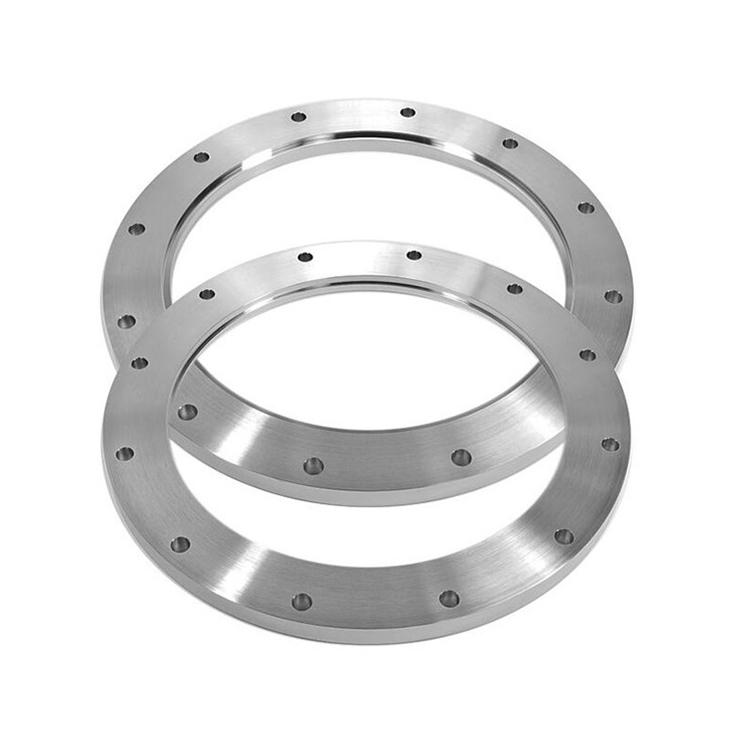

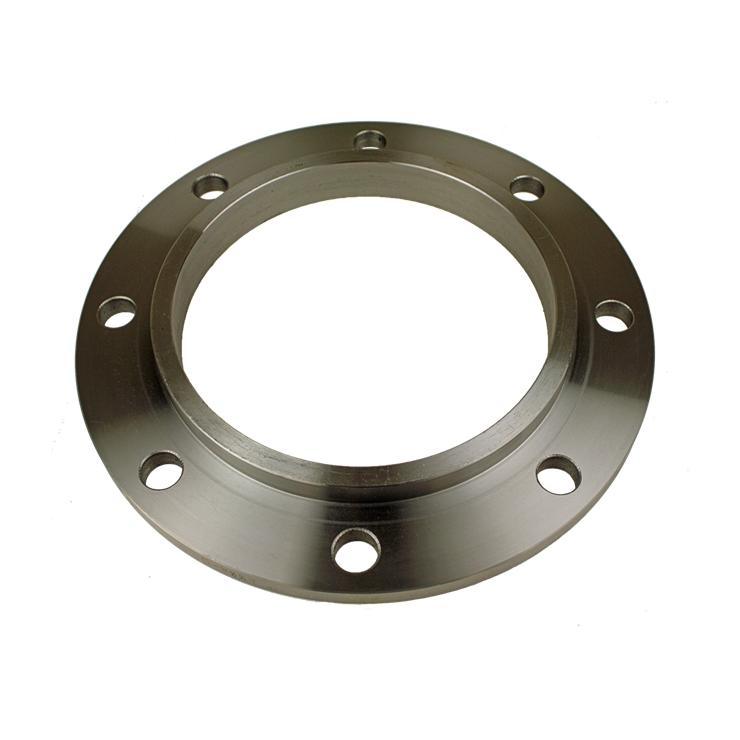

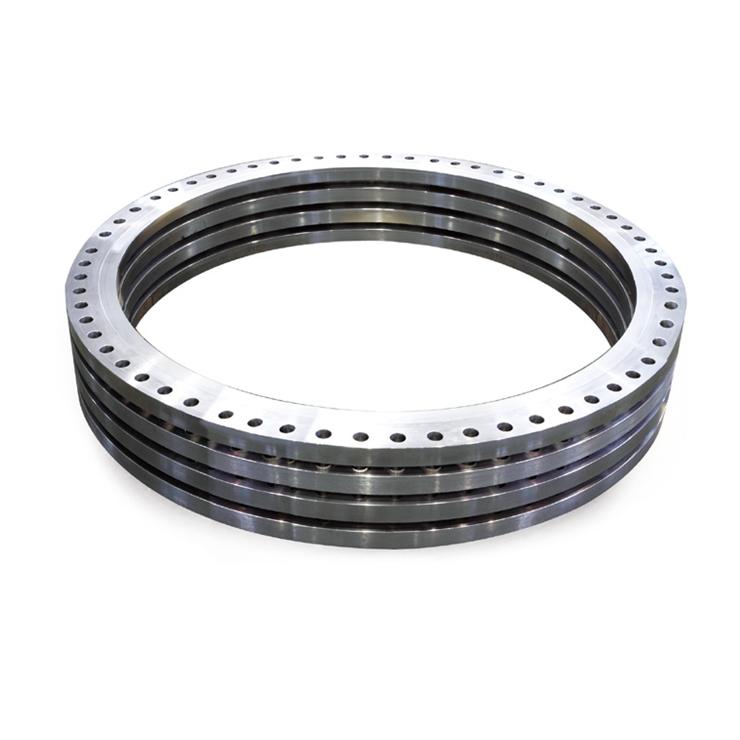

Mặt bích AWWA Class B, D, E, & F

Nhãn hiệu:
Giá bán:

Tiêu chuẩn AWWA CLASS B, D, E, & F ASTM A-36, ASTM A-283 A105, SS400,

Mô tả tính năng

Lượt xem
: 3612

GỌI CHÚNG TÔI ĐỂ HỖ TRỢ SẢN PHẨM - DỊCH VỤ TỐT NHẤT CỦA BẠN

Thông tin liên hệ
 Hotline: 02866601010
 Email : info@skb.vn
Chia sẻ
Thông tin sản phẩm

MẶT BÍCH ANSI / AWWA C207

ANSI B16.5 | ASME B16.47 | AWWA | MẶT BÍCH TẤM | MẶT BÍCH WELD NECK | MẶT BÍCH SLIP ON | MẶT BÍCH MÙ | MẶT BÍCH SOCKET | MẶT BÍCH REN | MẶT BÍCH XOAY |…

AWWA

Mặt bích AWWA thường được sử dụng trong cấp nước, nước thải, bùn, đường ống nhà máy, hệ thống đường ống bê tông, vv. Áp lực cho bích được tính theo tiêu chuẩn AWWA CLASS B, D, E, & F. Tiêu chuẩn này bao gồm các mặt bích trượt và mù kích cỡ 4 "đến 144" danh nghĩa (100mm đến 3600 mm).

SAIGON KINHBAC (SKB). Chúng tôi cung cấp đầy đủ loại mặt bích, cung cấp thép carbon, thép không gỉ, hợp kim. Với kích thước khác nhau, từ 1/2” đến 60".  SAIGON KINHBAC (SKB) có thể cung cấp các mặt bích cần thiết cho bất kỳ dự án đường ống.

Gặp khó khăn khi tìm kiếm ống thép, phụ kiện đường ống thép? Chúng tôi có thể giúp bạn vì chúng tôi có nhiều loại sản phẩm và các kích cỡ khác nhau.
Call_skb_vi



SAIGON KINHBAC ( SKB)



Chúng tôi cung cấp các sản phẩm phục vụ cho ngành công nghiệp. Thép công nghiệp, Ống Thép, Mặt bích thép, Phụ kiện đường ống, Ống nhựa & Phụ kiện, Van công nghiêp, Các loại khác


icon2 icon3 icon4

UY TÍN VÀ CHẤT LƯỢNG



GIAO HÀNG THEO YÊU CẦU



ĐA DẠNG MẪU MÃ



CÁC TIÊU CHUẨN BAO GỒM MẶT BÍCH AWWA VÀ ANSI LÀ

ANSI / AWWA C115 / A21.15-99: Tiêu chuẩn quốc gia của Mỹ về ống sắt dễ uốn với mặt bích bằng sắt dễ uốn bằng sắt hoặc sắt

ANSI / AWWA C207-94: Tiêu chuẩn AWWA cho mặt bích ống thép cho dịch vụ thủy lợi-Kích cỡ 4 trong. Qua 144 In.

ANSI / ASME B16.5-1981: Mặt bích ống và phụ kiện mặt bích đường sắt.

SỰ KHÁC BIỆT GIỮA MẶT BÍCH ANSI VÀ AWWA

Chúng tôi đã đề cập rằng mặt bích ANSI có nghĩa là mặt bích ASME B16.5. Tiêu chuẩn ANSI và AWWA cho mặt bích khác nhau theo nhiều cách. Tiêu chuẩn AWWA dành cho sử dụng nước uống được. Như tiêu chuẩn ANSI / ASME hướng tới ứng dụng công nghiệp. Xếp hạng mặt bích AWWA chỉ được áp dụng ở nhiệt độ khí quyển trong khi xếp hạng ANSI bao gồm từ -20 ° F đến 1500 ° F.

Hai tiêu chuẩn cũng khác nhau trong phạm vi áp dụng. Tiêu chuẩn ANSI bao gồm thông tin để hàn các kết nối phụ trong khi AWWA không bao gồm các cài đặt. Tiêu chuẩn AWWA chỉ bao gồm mặt bích loại trung tâm, vòng, mù và ren trong khi tiêu chuẩn ANSI có nhiều loại hơn như cổ hàn, khớp nối, mặt bích hàn ổ cắm, v.v.

THAM KHẢO THÊM  PHỤ KIỆN THÉP CARBON CHO ĐƯỜNG ỐNG
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
fittings_bw_skb_04
SAIGON KINHBAC Co., Ltd (SKB). Phụ kiện đường là một trong những lĩnh vực kinh doanh quan trọng nhất của chúng tôi. Chúng tôi đã tích lũy qua nhiều năm trong lĩnh vực đặc biệt này.
Công ty SÀI GÒN KINH BẮC (SKB). Chúng tôi cung cấp các sản phẩm cho hệ thống đường ống thép carbon, thép không gỉ, thép hợp kim. Các sản phẩm như phụ kiện hàn - butt weld fittings, phụ kiện áp lực - forged pipe fittings, phụ kiện ren - cast pipe fittings. Được sử dụng trong đường ống cấp nước, đường ống dẫn, công nghiệp chế biến, công nghiệp dầu khí, công nghiệp hóa chất và các hệ thống đường ống chuyển chất lỏng khác.
fittings_skb_xxx
SAIGON KINBAC (SKB)


Chúng luôn lựa chọn nhà sản xuất uy tín nhằm đem đến cho khách hàng những sản phẩm chất lượng đạt tiêu chuẩn cũng như giá thành tốt nhất. Vui lòng liên hệ chúng tôi (028) 66601010 - (028) 66567569 hoặc gửi email: info@skb.vn - contact@skb.com.vn

MẶT BÍCH ANSI/ASME B16.5, ANSI B16.47A/B, MSS SP44, AWWA C207

MẶT BÍCH TIÊU CHUẨN MỸ

Norm&Tiêu chuẩn

Kiểu

Đối mặt

Kích thước

Đánh giá

Đường kính hoặc tường dày

ANSI/ASME B16.5

SLIP ON

FF, RF

1/2 "-48"

CL150-600

STD

ANSI B16.47A/B

WELD NECK

RF, RTJ

1/2 "-48"

CL150-2500

STD, SCH20, SCH30, SCH40, SCH80, SCH160, XS, XXS

MSS SP44

BLIND, BLANK

FF, RF, RTJ

1/2 "-72"

CL150-2500

-



SOCKET WELD

RF

1/2 "-24"

CL150-300

STD, SCH20, SCH30, SCH40, SCH80, SCH160, XS, XXS

AWWA C207

RING

FF

1/2 "-48"

D, E, F

STD, customed

BLIND

FF

1/2 "-48"

STD, customed

HUB

FF

1/2 "-48"

STD, customed

THAM KHẢO MẶT BÍCH TIÊU CHUẨN ANSI B16.5

Chúng tôi bán sản phẩm chất lượng tốt cho Thép công nghiệp, Ống Thép, Mặt bích thép, Phụ kiện đường ống, Ống nhựa & Phụ kiện, Van công nghiêp, Các loại khác. Chúng tôi hợp tác tốt với nhiều nhà sản xuất chất lượng – uy tín trong ngành. Dịch vụ của chúng tôi là rất tốt và giao hàng kịp thời.

NHẤP VÀO LIÊN KẾT DƯỚI ĐÂY.



VẬT LIỆU MẶT BÍCH TIÊU CHUẨN ANSI/ASME B16.5, ANSI B16.47A/B, MSS SP44, AWWA C207

Kích thước từ thép carbon và mặt bích bằng thép không gỉ được định nghĩa trong tiêu chuẩn ASME B16. 5. Các chất liệu cho những bích được xác định trong các tiêu chuẩn ASTM.

Những tiêu chuẩn ASTM, xác định các quá trình sản xuất cụ thể của vật liệu và xác định thành phần hóa học chính xác của ống, phụ kiện và mặt bích, thông qua tỷ lệ phần trăm của số lượng cho phép của carbon, magiê, nickel, vv, và được chỉ định bởi "lớp".

THÉP MẶT BÍCH SẢN XUẤT - ANSI / ASME

Kich Thước

1/2 " đến 60"

Tieu Chuẩn

ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, Custom vẽ

Áp Suất

150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500

Các Loại Mặt Bích

Plate Flange, Welding Neck Flange, Slip On Flange, Blind Flange, Socket Weld Flange, Lap Joint Flange

Loại Kết Nối:

* Mặt FF (flat face): Bề mặt kết nối của mặt bích phẳng. Khi kết nối giữa hai mặt bích thường sử dụng vòng đệm phi kim loại, vòng đệm non - asbestos hoặc loại gasket khác tùy theo yêu cầu kỹ thuật.

* Mặt RF (raise face): Bề mặt kết nối của mặt bích có gờ. Khi kết nối giữa hai mặt bích thường sử dụng vòng đệm kim loại, loại phổ biến nhất thường được dùng là SPIRAL WOUND GASKET (vòng đệm kim loại xoáy trôn ốc)

* Mặt RTJ (Ring Type Joint): Bề mặt kết nối của mặt bích có rãnh đặt vòng đệm kim loại RTJ



Thép Carbon Mặt Bích

ASTM A105 / A105N, A350, A694, SS400, S235JRG2, P250GH…

Thép Không Gỉ

ASTM A182 F304 / 304L / 304H, F316 / 316L, F321, F904L, F22

Coating / Xử Lý Bề Mặt

chống gỉ sơn, dầu đen Paint, vàng trong suốt, kẽm mạ và nhúng nóng mạ kẽm…

THAM KHẢO THÊM MẶT BÍCH THÉP CHO ĐƯỜNG ỐNG
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
Flanges_skb
SAIGON KINHBAC Co., Ltd (SKB). Phụ kiện đường là một trong những lĩnh vực kinh doanh quan trọng nhất của chúng tôi. Chúng tôi đã tích lũy qua nhiều năm trong lĩnh vực đặc biệt này.
Một mặt bích là một phương thức kết nối đường ống, van công nghiệp, máy bơm và các thiết bị khác để tạo thành một hệ thống đường ống. Nó cũng cung cấp truy cập dễ dàng để làm sạch, kiểm tra hoặc sửa đổi. SAIGON KINHBAC (SKB) chúng cung cấp sản phẩm mặt bích theo tiêu chuẩn ANSI/ASME - JIS B2220 - BS-EN1092 và DIN. Vật liệu - thép cacbon – thép hợp kim – thép không gỉ.
fittings_skb_xxx
SAIGON KINBAC (SKB)


Chúng luôn lựa chọn nhà sản xuất uy tín nhằm đem đến cho khách hàng những sản phẩm chất lượng đạt tiêu chuẩn cũng như giá thành tốt nhất. Vui lòng liên hệ chúng tôi (028) 66601010 - (028) 66567569 hoặc gửi email: info@skb.vn - contact@skb.com.vn

MẶT BÍCH thép CARBON & KHÔNG GỈ

Mặt bích thép carbon tiêu chuẩn (A105): ASTM A105 là một đặc điểm kỹ thuật của ASTM liên quan đến các thành phần ống thép carbon giả mạo

Mặt bích thép không gỉ (A182): Thông số kỹ thuật này bao gồm các hợp kim rèn hoặc cán và thép không gỉ (304, 304L, 316L). Thông số kỹ thuật này cũng bao gồm các hợp kim khác bao gồm chrome (tức là A182 F11)

Mặt bích năng suất cao (A694): ASTM A694 là thông số kỹ thuật tiêu chuẩn để bọc carbon và thép hợp kim cho mặt bích ống, phụ kiện, van và các bộ phận khác cho dịch vụ truyền áp suất cao. Các ứng dụng bao gồm, nhưng không giới hạn, trong các thiết bị đa dạng của cây thông và cây thông Giáng sinh trong ngành dầu khí. Hai số trong mỗi lớp chỉ ra các yêu cầu cường độ năng suất, tính bằng ksi.

Mặt bích nhiệt độ thấp (A350): Thông số kỹ thuật này bao gồm một số loại carbon và thép hợp kim thấp được rèn hoặc cán vòng (LF2 trong các ứng dụng nhiệt độ thấp).

CÁC NGÀNH CÔNG NGHIỆP ỨNG DỤNG MẶT BÍCH ANSI/ASME

https://www.piyush-steel.com/images/industry.png

Ngành công nghiệp hóa dầu

Ngành công nghiệp năng lượng

Công nghiệp hóa chất

Ngành công nghiệp dầu mỏ và khí đốt

Bột giấy & Indusry

Công nghiệp nhà máy điện

Công nghiệp chế biến thực phẩm

Công nghiệp dược phẩm

tham khảo sản phẩm chúng tôi

SAIGON KINHBAC (SKB). Chúng tôi có thể cung cấp các mặt bích được liệt kê dưới đây để giao hàng trong cùng ngày. Số lượng lớn, kích thước tùy chỉnh và hợp kim đặc biệt (Hợp kim 20, Monel, Hastelloy, Inconel, Titanium, v.v.) có thể phải chịu thời gian giao hàng lâu hơn.

flanges_skb.com.vn
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
Flanges_skb

Công ty SÀI GÒN KINH BẮC (SKB). Chúng tôi cung cấp các sản phẩm cho hệ thống đường ống. Sản phẩm gồm ống thép hàn, ống thép đúc, phụ kiện nối hàn, phụ kiện áp lực, phụ kiện ren, mặt bích thép, van công nghiệp, vv. Được sử dụng trong đường ống cấp nước, đường ống dẫn, công nghiệp chế biến, công nghiệp dầu khí, công nghiệp hóa chất và các hệ thống đường ống chuyển chất lỏng khác.

contact_skbgroup
BÁO GIÁ MẶT BÍCH ANSI / AWWA C207


Yêu cầu báo giá và thông tin sản phẩm mới nhất. Vui lòng gọi (028) 66601010 - (028) 66567569 hoặc gửi email: info@skb.vn - contact@skb.com.vn

Thông số kỹ thuật
THAM KHẢO THÊM VAN CÔNG NGHIỆP CHO ĐƯỜNG ỐNG
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
Valves_cong_nghiep_skb
SAIGON KINHBAC Co., Ltd (SKB). Phụ kiện đường là một trong những lĩnh vực kinh doanh quan trọng nhất của chúng tôi. Chúng tôi đã tích lũy qua nhiều năm trong lĩnh vực đặc biệt này.

Van công nghiệp là một thiết bị cơ khí sử dụng trong hệ thống ống dẫn trong ngành công nghiệp, dùng để đóng mở, điều chỉnh và kiểm soát dòng chảy đi qua bên trong đường ống.

Van công nghiệp là một thiết bị được sử dụng rộng rãi trong nhiều ngành nghề thông dụng mà bất cứ ai trong chúng ta cũng đã từng biết đến như: sản xuất thực phẩm, sản xuất nước giải khát, sản xuất thức ăn chăn nuôi gia súc & thủy sản, ngành may mặc & dệt nhuộm, sản xuất hóa chất , ngành cấp và xử lý nước, vv….

fittings_skb_xxx
SAIGON KINBAC (SKB)


Chúng luôn lựa chọn nhà sản xuất uy tín nhằm đem đến cho khách hàng những sản phẩm chất lượng đạt tiêu chuẩn cũng như giá thành tốt nhất. Vui lòng liên hệ chúng tôi (028) 66601010 - (028) 66567569 hoặc gửi email: info@skb.vn - contact@skb.com.vn

BIỂU ĐỒ BÍCH, KÍCH THƯỚC, ĐỘ DÀY BÍCH ANSI / AWWA CLASS B, D, E, & F

Mặt bích AWWA thường được sử dụng trong cấp nước, nước thải, bùn, đường ống nhà máy, hệ thống đường ống bê tông, vv. Áp lực cho bích được tính theo tiêu chuẩn AWWA CLASS B, D, E, & F. Tiêu chuẩn này bao gồm các mặt bích trượt và mù kích cỡ 4 "đến 144" danh nghĩa (100mm đến 3600 mm).

SAIGON KINHBAC (SKB). Chúng tôi cung cấp đầy đủ loại mặt bích, cung cấp thép carbon, thép không gỉ, hợp kim. Với kích thước khác nhau, từ 1/2” đến 60".  SAIGON KINHBAC (SKB) có thể cung cấp các mặt bích cần thiết cho bất kỳ dự án đường ống.

CLASS B& D SO-RING

CLASS-B-D-SO-RING

Class B 86psi & Class D175-150psiAWWA • Standard Flanges • Dimensional Data (mm)

Norminal Size

O.D of Flange

Diam. Of Bore

Diam. Of Bolt Circle

Nuber of Bolts

Diam. Of Bolts

Thinkness of Flange

Class B

Class D

in.

mm

A

B

C





T

T

4

100

228.6

116.1

190.5

8

15.9

15.9

15.9

5

125

254

143.8

215.9

8

19.1

15.9

15.9

6

150

279.4

170.7

241.3

8

19.1

17.5

17.5

8

200

342.9

221.5

298.5

8

19.1

17.5

17.5

10

250

406.4

276.4

362

12

22.2

17.5

17.5

12

300

482.6

327.2

431.8

12

22.2

17.5

20.6

14

350

533.4

360.4

476.3

12

25.4

17.5

23.8

16

400

596.9

411.2

539.8

16

25.4

17.5

25.4

18

450

635

462

577.9

16

28.6

17.5

27

20

500

698.5

512.8

635

20

28.6

17.5

28.6

22

550

749.3

563.6

692.2

20

31.8

19.1

30.2

24

600

812.8

614.4

749.3

20

31.8

19.1

31.8

26

650

870

-

806.5

24

31.8

20.6

33.3

28

700

927.1

-

863.6

28

31.8

22.2

33.3

30

750

984.3

-

914.4

28

31.8

22.2

34.9

32

800

1060.5

-

977.9

28

38.1

23.8

38.1

34

850

1111.3

-

1028.7

32

38.1

23.8

38.1

36

900

1168.4

-

1085.9

32

38.1

25.4

41.3

38

950

1238.3

-

1149.4

32

38.1

25.4

41.3

40

1000

1289.1

-

1200.2

36

38.1

25.4

41.3

42

1050

1346.2

-

1257.3

36

38.1

28.6

44.5

44

1100

1403.4

-

1314.5

40

38.1

28.6

44.5

46

1150

1454.2

-

1365.3

40

38.1

28.6

44.5

48

1200

1511.3

-

1422.4

44

38.1

31.8

47.6

50

1250

1568.5

-

1479.6

44

44.5

31.8

50.8

52

1300

1625.6

-

1536.7

44

44.5

31.8

50.8

54

1350

1682.8

-

1593.9

44

44.5

34.9

54

60

1500

1854.2

-

1759

52

44.5

38.1

57.2

66

1650

2032

-

1930.4

52

44.5

41.3

63.5

72

1800

2197.1

-

2095.5

60

44.5

44.5

66.7

78

1950

2362.2

-

2260.6

64

50.8

50.8

69.9

84

2100

2533.7

-

2425.7

64

50.8

50.8

73

90

2250

2705.1

-

2590.8

68

57.2

57.2

76.2

96

2400

2876.6

-

2755.9

68

57.2

57.2

82.6

102

2550

3048

-

2908.3

72

63.5

63.5

82.6

108

2700

3219.5

-

3067.1

72

63.5

63.5

85.7

114

2850

3339.9

-

3219.5

76

69.9

69.9

88.9

120

3000

3562.4

-

3371.9

76

69.9

69.9

88.9

126

3150

3733.8

-

3537

80

76.2

76.2

95.3

132

3300

3905.3

-

3702.1

80

76.2

76.2

98.4

138

3450

4076.7

-

3860.8

84

82.6

82.6

101.6

144

3600

4248.2

-

4019.6

84

82.6

82.6

104.8

Ghi chú:

1. Tất cả kích thước được hiển thị trong mm.

2. Dung sai đường kính ngoài: ± 10% Dung sai độ dày: ± 10%
